Planta de fabricación de emulsiones:
ingeniería, soporte y seguridad del proceso
En STX Technologies entendemos que una planta de fabricación de emulsiones explosivas no es solo una instalación industrial: es un sistema complejo donde convergen química, ingeniería de procesos, automatización, seguridad operativa y gestión técnica continua.
¿Qué es una planta de fabricación de emulsiones?
Una planta de fabricación de emulsiones es una instalación industrial diseñada para producir emulsión matriz —el producto base no sensibilizado— y, en algunos casos, productos terminados como Heavy ANFO o emulsiones sensibilizadas listas para carga en el barreno. Su propósito es transformar materias primas básicas (solución acuosa de nitrato de amonio, aceite mineral, emulsionante, aditivos) en un producto con la estructura coloidal, las propiedades químicas y la calidad necesarias para servir como explosivo industrial seguro y de alto rendimiento.
A diferencia de un simple depósito o polvorín, la planta produce bajo demanda, conforme al calendario operativo de la mina. Esto reduce el inventario de explosivos sensibilizados —y, por lo tanto, el riesgo—, disminuye la dependencia logística externa y permite ajustar la fórmula a las condiciones específicas del yacimiento.
Funciones principales de una planta de fabricación de emulsiones:
- Recepción y almacenamiento controlado de materias primas.
- Preparación de la solución oxidante de nitrato de amonio caliente.
- Emulsificación mediante reactores de alto cizallamiento.

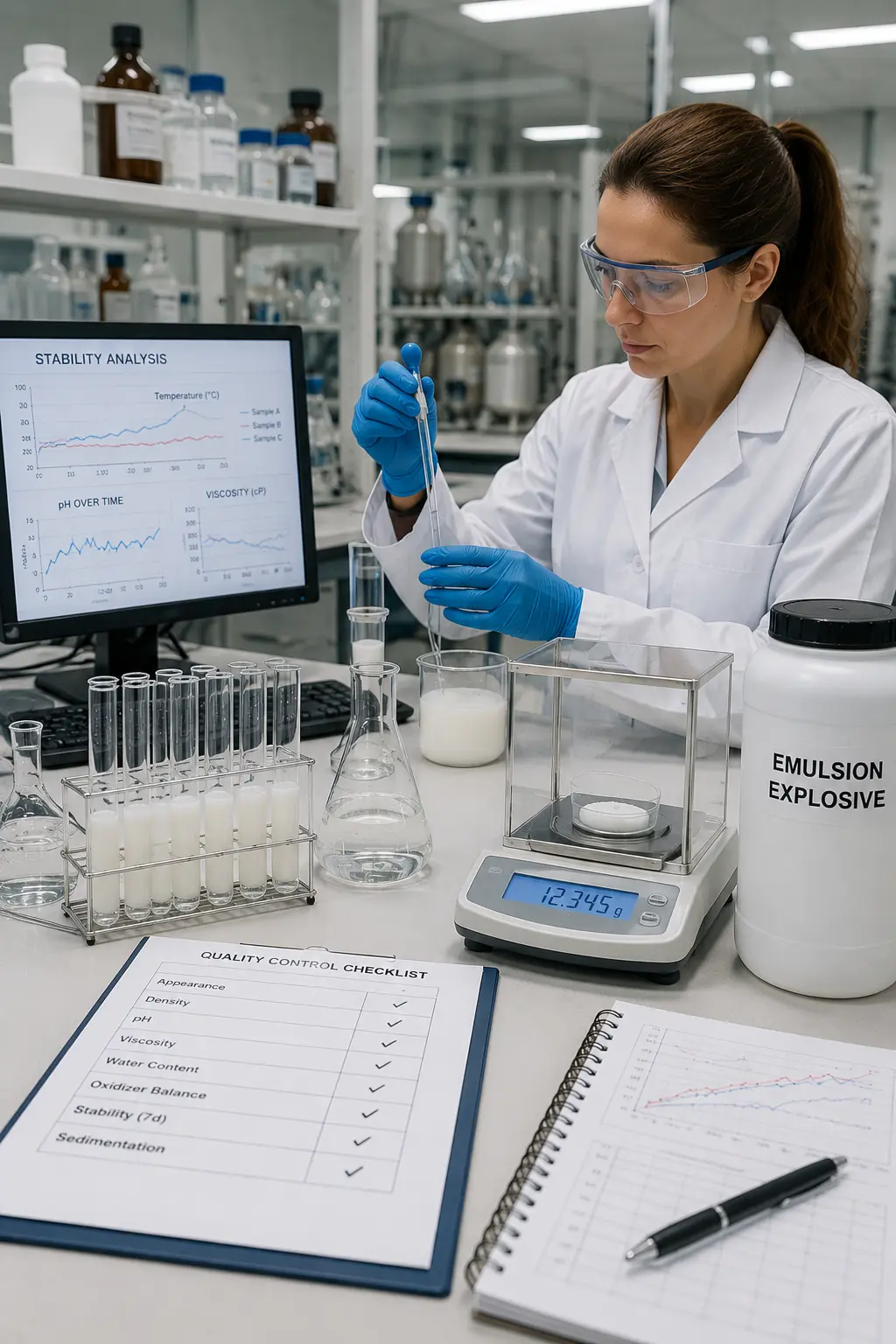

- Control de calidad en línea (densidad, viscosidad, granulometría microscópica).
- Carga de camiones MMU (Mobile Manufacturing Units) o despacho a barrenos.
- Mantenimiento preventivo y limpieza CIP (Clean-In-Place) de equipos críticos.
- Trazabilidad documental completa de cada lote producido.
Modelos de planta según escala y movilidad
| Tipo de planta | Capacidad típica | Aplicación | Ventaja principal |
|---|---|---|---|
| Planta fija de gran escala | > 50.000 t/año | Suministro a varias minas | Costos unitarios bajos |
| Planta in situ dedicada | 5.000 – 30.000 t/año | Operación minera única | Producción bajo demanda |
| Planta modular escalable | Variable | Sitios remotos o expansiones | Flexibilidad de inversión |
| Planta móvil | < 1.000 t/año | Operaciones pequeñas o temporales | Movilidad geográfica |
| MMU (camión-planta) | Por viaje | Producción en frente | Mezcla en campo |
La elección entre estos modelos depende del volumen requerido, las condiciones del sitio, los planes de expansión y el balance entre CAPEX inicial y OPEX a largo plazo. Para conocer cómo se traducen estas decisiones en productos específicos, visita nuestra página de explosivos para minería y agentes de voladura.
Componentes técnicos de una planta de fabricación moderna
Toda planta técnica dedicada a emulsiones explosivas integra módulos interconectados que trabajan en secuencia controlada. La modularidad no es solo una cuestión organizativa: permite escalar la capacidad sin reemplazar la instalación completa y simplifica el mantenimiento por áreas independientes.
Características técnicas que diferencian a una planta de clase mundial:
- Control automatizado de temperatura en cada etapa del proceso.
- Dosificación másica de precisión inferior al ±0,5%.
- Reactores de alto cizallamiento con control de RPM ajustable.
- Sistemas de venteo pasivo hacia zonas seguras.
- Instrumentación redundante en variables críticas (temperatura, presión, pH).
- Trazabilidad digital de cada lote desde materias primas hasta despacho.
- Capacidad de producir distintas formulaciones sin contaminación cruzada.
Cada uno de estos componentes debe diseñarse considerando no solo el funcionamiento normal, sino también los escenarios de falla, mantenimiento y emergencia. Para profundizar en cómo se diseñan químicamente las fórmulas que produce cada planta, visita nuestra página de formulación de emulsiones.
Diseño y dimensionamiento: variables críticas
No existe una planta de fabricación “estándar”. Cada planta debe dimensionarse a partir de variables específicas del cliente y del sitio. Sobre-dimensionar eleva el CAPEX innecesariamente; sub-dimensionar limita la producción y fuerza a operar fuera de los parámetros óptimos.
No existe una planta de fabricación “estándar”. Cada planta debe dimensionarse a partir de variables específicas del cliente y del sitio. Sobre-dimensionar eleva el CAPEX innecesariamente; sub-dimensionar limita la producción y fuerza a operar fuera de los parámetros óptimos.
Variables críticas para dimensionar correctamente una planta:
- Capacidad objetivo anual — toneladas por año, por turno y por hora pico.
- Mix de productos — solo emulsión matriz, Heavy ANFO, productos especiales.
- Logística interna — distancia entre la planta y los barrenos, flota MMU disponible.
- Condiciones del sitio — altitud, temperatura, humedad, sismicidad.
- Disponibilidad de servicios — energía eléctrica, agua, vapor, aire comprimido.
- Marco regulatorio aplicable — distancias mínimas, restricciones específicas.
- Plan de crecimiento — capacidad reservada para futuras ampliaciones.
- Restricciones presupuestales — balance entre CAPEX y OPEX preferido.
Decisiones técnicas que se derivan del dimensionamiento:
- Tamaño y número de reactores de emulsificación.
- Capacidad de tanques de almacenamiento intermedio.
- Número y tipo de bombas de transferencia.
- Diámetro de las líneas de proceso y traceado térmico.
- Capacidad de los servicios auxiliares (caldera, compresor, planta eléctrica).
- Layout físico de la planta y espacios para mantenimiento.
Seguridad del proceso: el pilar invisible de toda planta
La seguridad del proceso —en inglés, Process Safety Management (PSM)— es el conjunto de prácticas técnicas, organizativas y de gestión orientadas a prevenir incidentes mayores: incendios, explosiones, descomposiciones térmicas descontroladas y liberaciones químicas. En una planta que maneja nitrato de amonio caliente, aceites combustibles y agentes gasificantes reactivos, la seguridad del proceso no es opcional: es la base sobre la que se construye toda la operación.
A diferencia de la seguridad ocupacional, que se enfoca en el trabajador individual y los accidentes personales, la seguridad del proceso se enfoca en eventos catastróficos que pueden afectar a muchas personas, instalaciones y al entorno simultáneamente.
Principios fundamentales de la seguridad del proceso:
- Identificación sistemática de peligros mediante HAZID, HAZOP, What-If, bow-tie.
- Capas de protección independientes (IPL) entre el operador y el escenario indeseado.
- Control de temperatura redundante en tanques y reactores críticos.
- Sistemas de detección temprana de descomposición térmica (NOx, color, temperatura).
- Procedimientos operativos estándar (POE) auditables y actualizados.
- Gestión de cambios (MOC) documentada para cualquier modificación.
- Investigación de incidentes y casi-incidentes con análisis de causa raíz.
Diseño intrínsecamente seguro
El principio de diseño intrínsecamente seguro (inherent safety) busca eliminar el peligro antes que controlarlo. Esto se traduce en decisiones concretas durante el diseño:
- Minimizar el inventario de material energético en cada etapa.
- Operar a la menor temperatura compatible con el proceso.
- Segregar físicamente el área de gasificación del resto de la planta.
- Usar bombas de desplazamiento positivo de baja velocidad para evitar puntos calientes.
- Instalar válvulas de alivio térmico en todos los tanques calefactados.
- Garantizar venteos pasivos hacia zonas seguras.
- Limitar la cantidad máxima almacenada según normativa aplicable.
La emulsión matriz, por definición química, es no detonable. La planta debe estar diseñada para que esa condición se mantenga en todo momento, incluso ante fallos múltiples. Para entender cómo la calidad química del nitrato influye en la seguridad operativa, consulta nuestra página de nitrato de amonio en explosivos industriales.
Ciclo de vida de una planta: del proyecto a la operación continua
Implementar una planta de fabricación de emulsiones es un proyecto de capital significativo que pasa por fases bien definidas. Cada fase tiene entregables específicos, criterios de aprobación y riesgos asociados que deben gestionarse con metodologías rigurosas.
Fases del ciclo de vida de una planta:
- Ingeniería conceptual — evaluación del sitio, dimensionamiento, estudio de factibilidad.
- Ingeniería básica — definición de procesos, equipos principales, balances de masa y energía.
- Ingeniería de detalle — planos, P&ID, especificaciones de equipos, matrices de seguridad.
- Procurement — adquisición y fabricación de equipos críticos (reactores, tanques, instrumentación).
- Construcción y montaje — obra civil, montaje mecánico, eléctrico e instrumentación.
- Comisionamiento — pruebas FAT/SAT, calibración de instrumentos, ajuste de lazos de control.
- Puesta en marcha — primera producción supervisada, validación de calidad y rendimiento.
- Operación asistida — primeros 90–180 días con presencia técnica especializada en sitio.
- Operación autónoma con soporte — programa de mantenimiento, auditorías y mejora continua.
- Modernización / cierre — eventual repotenciación o desmantelamiento ordenado.
Cada fase tiene entregables auditables y puertas de aprobación (stage gates) que permiten al titular mantener control absoluto sobre el avance del proyecto. Saltarse o acelerar fases es una de las causas más comunes de problemas posteriores difíciles de remediar.
Para conocer cómo el diseño de mallas de perforación se integra con la capacidad productiva de la planta, visita nuestra página de diseño de mallas de perforación y voladura.
La planta técnica como sistema integrado
Cuando hablamos de planta técnica nos referimos a la visión integrada de la instalación: no es solo el conjunto de equipos físicos, sino el sistema completo que incluye procesos, personas, documentación, software, procedimientos y cultura técnica. Una planta técnica funciona bien cuando todos estos elementos están alineados; falla cuando uno de ellos queda desatendido.
Componentes de una planta técnica integrada:
- Hardware: equipos físicos, instrumentación, infraestructura.
- Software: SCADA, PLC, sistemas de gestión, ERP, MES.
- Procesos: secuencias operativas, POE, flujos de trabajo.
- Personas: capacitación, competencias, cultura técnica.
- Documentación: planos, manuales, registros, certificados.
- Auditorías: internas, externas, regulatorias.
- Mejora continua: revisión periódica y actualización del sistema.
Tendencias que están transformando la planta técnica moderna:
- Digitalización completa con dashboards en tiempo real.
- Mantenimiento predictivo basado en análisis de datos.
- Realidad aumentada para asistencia técnica remota.
- Trazabilidad blockchain de lotes producidos.
- Optimización energética con algoritmos de IA.
- Modelos digitales gemelos (digital twins) de la planta completa.
- Sensorización avanzada de variables críticas.
Estas tecnologías no son ciencia ficción: están operativas en plantas de clase mundial hoy mismo. La pregunta no es si llegarán a todas las operaciones, sino cuándo y cómo se adoptarán.
Preguntas frecuentes sobre plantas de fabricación de emulsiones
¿Qué es una planta de fabricación de emulsiones explosivas?
Una planta de fabricación de emulsiones es una instalación industrial diseñada para producir emulsión matriz —el producto base no sensibilizado— a partir de materias primas como solución acuosa de nitrato de amonio, aceite mineral, emulsionante y aditivos. Su propósito es transformar estos componentes en un producto explosivo de alta estabilidad química, seguro de manipular y listo para sensibilizar en campo o ser cargado en camiones MMU. A diferencia de un simple polvorín, la planta produce bajo demanda según el calendario operativo de la mina, lo que reduce inventarios sensibilizados, riesgo logístico y dependencia de proveedores externos.
¿Qué módulos esenciales tiene una planta de fabricación moderna?
Una planta moderna integra módulos interconectados: recepción y almacenamiento de materias primas, preparación de la solución oxidante de nitrato de amonio caliente, preparación de la fase combustible, emulsificación mediante reactores de alto cizallamiento, almacenamiento intermedio del producto pre-despacho, carga de camiones MMU, laboratorio de control de calidad y servicios auxiliares (energía, vapor, aire, agua). Cada módulo trabaja en secuencia controlada por sistemas SCADA y PLC industriales, lo que permite trazabilidad completa y operación segura.
¿Por qué es tan crítica la seguridad del proceso en estas plantas?
La seguridad del proceso es crítica porque las plantas de emulsiones manejan grandes cantidades de nitrato de amonio caliente, aceites combustibles y agentes gasificantes reactivos. Un incidente mayor —como una descomposición térmica descontrolada— podría afectar a muchas personas, infraestructura y al entorno simultáneamente. La seguridad del proceso (Process Safety Management) aplica principios como diseño intrínsecamente seguro, capas de protección independientes, sistemas instrumentados de seguridad, procedimientos operativos estandarizados y gestión formal de cambios para prevenir estos eventos antes de que ocurran.
¿Qué incluye un buen soporte para plantas de fabricación?
Un buen soporte para plantas incluye mantenimiento preventivo programado según horas de operación, mantenimiento correctivo de respuesta rápida con stock estratégico de repuestos, asistencia técnica remota 24/7 vía conexión segura al SCADA, auditorías periódicas de proceso y seguridad, capacitación continua del personal operativo y de mantenimiento, suministro confiable de materias primas críticas y actualización tecnológica progresiva. Este ecosistema integrado es lo que permite mantener la planta operando a su capacidad nominal año tras año, sin paradas costosas ni degradación del producto.
¿Cuánto tiempo toma diseñar y construir una planta de emulsiones?
El plazo típico desde la ingeniería conceptual hasta la puesta en marcha varía entre 12 y 24 meses, dependiendo de la capacidad, el grado de modularidad y las condiciones del sitio. Plantas modulares pre-fabricadas pueden reducir este plazo hasta en un 30%, especialmente en sitios remotos donde la logística de construcción tradicional es compleja. Las fases típicas son: ingeniería conceptual (2–3 meses), ingeniería básica y detalle (4–6 meses), procurement (4–8 meses, solapado con detalle), construcción y montaje (6–12 meses) y comisionamiento más puesta en marcha (1–3 meses).
¿Qué diferencia hay entre una planta técnica y una simple instalación industrial?
Una planta técnica es un sistema integrado que incluye hardware (equipos físicos), software (SCADA, sistemas de gestión), procesos (POE, flujos de trabajo), personas (capacitación y cultura), documentación (planos, manuales, registros), auditorías (internas y externas) y mejora continua. Una simple instalación industrial puede tener buenos equipos físicos, pero si carece de procesos formales, personal calificado, documentación rigurosa y cultura de mejora continua, no opera como sistema. La diferencia se hace visible con el tiempo: una planta técnica integrada mantiene su desempeño durante décadas; una instalación que solo tiene equipos comienza a degradarse rápidamente.
