Diseño de mallas de perforación y voladura:
la ingeniería que define el éxito en mina
Una malla bien diseñada equilibra fragmentación útil, vibraciones controladas, mínima sobreexcavación y costo total competitivo; una malla mal diseñada multiplica los problemas: rocas sobredimensionadas, fly rock incontrolado, daño a taludes, consumo excesivo de explosivos y dificultades en chancado y transporte
¿Qué son las mallas de perforación y voladura?
Las mallas de perforación son patrones geométricos definidos por la posición, profundidad, diámetro y orientación de los barrenos que se perforan en un frente de explotación antes de cargarlos con explosivo y detonarlos. Una malla de perforación y voladura combina este patrón geométrico con el diseño de la carga explosiva, la secuencia de iniciación y los parámetros operativos del disparo. Es, simultáneamente, un plano técnico, un plan operativo y un sistema económico que debe optimizar múltiples variables a la vez.
La importancia de una malla bien diseñada radica en que es el primer eslabón de toda la cadena minera: una mala fragmentación obliga a perforación secundaria, sobrecarga las palas y los camiones, encarece el chancado primario y reduce la recuperación metalúrgica. Por el contrario, una malla bien diseñada se traduce en eficiencias que se acumulan a lo largo de todo el proceso productivo.
Funciones principales de una malla de perforación y voladura:
- Distribuir la energía explosiva de manera uniforme en el macizo rocoso.
- Generar fragmentación dentro del rango óptimo para chancado.
- Controlar las vibraciones transmitidas al entorno.
- Minimizar el daño a la roca remanente (taludes, paredes).
- Limitar el fly rock dentro de la zona segura.
- Reducir la generación de gases nocivos post-detonación.
- Optimizar el costo total por tonelada removida.
Tipos de mallas según geometría
| Tipo de malla | Geometría | Aplicación típica | Ventajas |
|---|---|---|---|
| Cuadrada | Burden = Espaciamiento | Roca homogénea | Cálculo simple, distribución uniforme |
| Rectangular | Burden ≠ Espaciamiento | Mayoría de operaciones | Optimiza fragmentación |
| Triangular | Tresbolillo (staggered) | Roca dura, alta exigencia | Mejor distribución energética |
| Voladura de contorno | Barrenos cercanos y bajos | Taludes finales | Mínimo daño a roca remanente |
| Voladura subterránea | Patrones específicos | Minería de socavón | Adaptada a galerías |
La selección del tipo de malla depende del objetivo de la voladura, las propiedades del macizo rocoso y los equipos de perforación disponibles. Para conocer cómo se complementa el diseño geométrico con la selección del explosivo, visita nuestra página de explosivos para minería y agentes de voladura.
Parámetros geométricos de una malla de perforación
El diseño de mallas de perforación se construye sobre un conjunto de parámetros geométricos que definen completamente el patrón de barrenos. Comprender el significado y la interrelación de estos parámetros es la base de toda ingeniería de voladura.
Parámetros geométricos clave:
- Diámetro del barreno (D): tamaño del agujero perforado, típicamente entre 25 mm y 380 mm.
- Burden (B): distancia perpendicular del barreno a la cara libre más cercana.
- Espaciamiento (S): distancia entre barrenos adyacentes en la misma fila.
- Altura del banco (H): profundidad efectiva del barreno desde superficie hasta el piso.
- Sub-perforación (J): profundidad adicional debajo del nivel del piso para asegurar arranque.
- Retacado (T): longitud de la parte superior del barreno sin carga explosiva.
- Longitud de carga (Lc): porción del barreno ocupada por el explosivo.
- Inclinación: ángulo del barreno respecto a la vertical.
Diseño de mallas de perforación: metodología técnica
El diseño de mallas se realiza mediante metodologías que combinan empirismo histórico, modelado matemático y verificación post-voladura. Las fórmulas más utilizadas en la industria —desarrolladas por autores como Langefors, Ash, Konya o Holmberg— permiten estimar valores iniciales que luego se ajustan iterativamente en función de los resultados reales obtenidos en campo.
Etapas del diseño técnico de una malla:
- Caracterización del macizo rocoso — dureza, fracturación, anisotropía, presencia de agua.
- Definición de objetivos — fragmentación objetivo, vibraciones máximas, costo objetivo.
- Selección preliminar del diámetro — según equipos de perforación y altura del banco.
- Cálculo inicial del burden — fórmulas empíricas según tipo de roca y explosivo.
- Definición del espaciamiento — generalmente entre 1,2 y 1,5 veces el burden.
- Cálculo de sub-perforación y retacado — proporcionales al burden.
- Diseño de la carga explosiva — densidad, distribución, factor de carga.
- Definición de la secuencia de iniciación — tiempos entre barrenos y filas.
- Simulación predictiva — modelado de vibraciones y fragmentación.
- Verificación y ajuste — análisis post-voladura y mejora continua.
Fórmula simplificada del burden (Konya, simplificada):
B = 0,012 × ((2 × ρe / ρr) + 1,5) × D
donde:
- B es el burden en metros.
- D es el diámetro del barreno en milímetros.
- ρe es la densidad del explosivo en g/cm³.
- ρr es la densidad de la roca en g/cm³.
Esta es solo una de varias fórmulas disponibles; cada autor tiene su propio enfoque. Lo importante no es la fórmula específica, sino comprender que el diseño debe basarse en parámetros medibles y replicables, no en intuición individual.
Factores que ajustan el diseño preliminar
Una vez calculados los valores iniciales, el diseño real se ajusta considerando factores específicos del sitio:
- Estructuras geológicas (fallas, diaclasas, vetas) que pueden distorsionar la fragmentación.
- Presencia de agua en los barrenos, que exige cambiar a emulsión o Heavy ANFO.
- Sensibilidad ambiental del entorno (cercanía de poblaciones, infraestructura crítica).
- Restricciones operativas del equipo de perforación disponible.
- Costo unitario de cada componente del sistema de voladura.
Para entender cómo se selecciona el explosivo más adecuado para cada malla, consulta nuestra página de formulación de emulsiones.
La malla de perforación y voladura como sistema integrado
Una malla de perforación y voladura no es solo un plano geométrico: es un sistema integrado donde cada decisión técnica influye en las demás. Subestimar esta interdependencia es el error más común en operaciones que no logran mejorar sus indicadores de fragmentación pese a esfuerzos puntuales en cada área.
Componentes del sistema integrado de voladura:
- Geometría de la malla — burden, espaciamiento, profundidad, diámetro.
- Selección del explosivo — emulsión, ANFO, Heavy ANFO, mezclas especiales.
- Diseño de la carga — densidad, distribución, cargas iniciadoras (boosters).
- Sistema de iniciación — detonadores eléctricos, no eléctricos o electrónicos.
- Secuenciación temporal — tiempos de retardo entre barrenos y filas.
- Retacado y confinamiento — material, longitud, calidad de compactación.

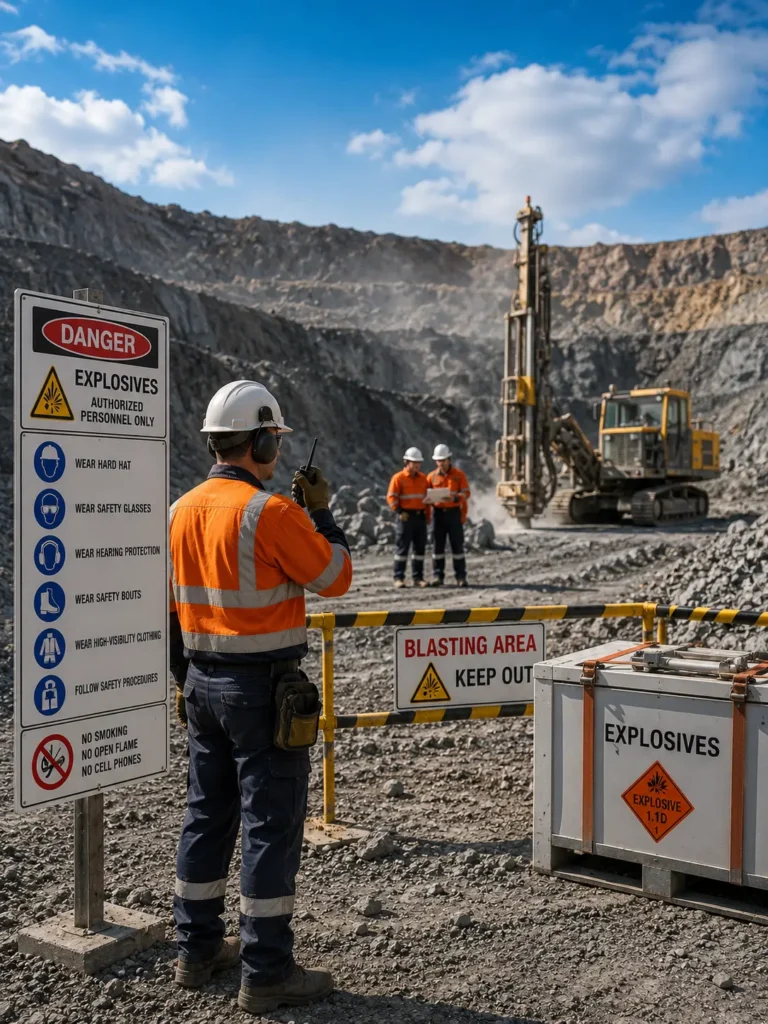

- Plan de seguridad — zona evacuada, sistemas de comunicación, protocolos.
- Sistema de monitoreo — sismógrafos, cámaras, análisis post-voladura.
Cómo se integran estos componentes:
- Una malla más cerrada (menor burden y espaciamiento) requiere menos energía por barreno.
- Una emulsión más densa permite ampliar el burden manteniendo la fragmentación.
- Retardos electrónicos permiten secuenciaciones más precisas que los retardos pirotécnicos.
- Un buen retacado puede compensar parcialmente diseños geométricos no óptimos.
- La iniciación múltiple por barreno mejora la distribución energética en pisos altos.
Cada uno de estos elementos debe diseñarse pensando en el sistema completo, no de manera aislada. Para profundizar en cómo se produce el explosivo adecuado para cada malla, visita nuestra página de planta de fabricación de emulsiones.
Factores geológicos y geotécnicos que condicionan el diseño
Las mallas de perforación no se puede separar de la geología real del yacimiento. Un buen diseño en una geología fue siempre un mal diseño en otra. Comprender las propiedades específicas del macizo rocoso es la base de cualquier ingeniería de voladura seria.
Propiedades geomecánicas relevantes para el diseño:
- Resistencia a la compresión uniaxial (UCS): indicador básico de dureza.
- Módulo de Young: rigidez del material y respuesta a la propagación de ondas.
- Densidad de la roca: directamente vinculada a la energía requerida.
- Velocidad sísmica: indicador de la calidad del macizo y propagación de la energía.
- Diaclasamiento y fracturación natural: condicionan la fragmentación final.
- Anisotropía estructural: define orientaciones preferenciales de rotura.
- Presencia de agua: afecta el explosivo seleccionado y la geometría.
- Variación litológica: requiere diseños adaptables según el tipo de roca.
Cómo afectan estos factores al diseño:
- Roca dura (UCS > 200 MPa) → mayor consumo específico, menor burden, emulsión potente.
- Roca diaclasada → fragmentación favorecida, posible menor consumo específico.
- Roca anisotrópica → ajustar orientación de la malla a la estructura.
- Presencia de agua → emulsión obligatoria, ajuste de cargas.
- Variación litológica → diseños diferenciados por sector.
Una caracterización geomecánica adecuada permite ajustar diseños desde el inicio, evitando el costoso aprendizaje “por ensayo y error” en campo. Para conocer cómo el explosivo se ajusta a estas condiciones específicas, visita nuestra página de nitrato de amonio en explosivos industriales.
Vibraciones, fly rock y entorno: gestión del impacto externo
Una malla de perforación y voladura moderna no puede ignorar su impacto en el entorno. Las regulaciones ambientales y de seguridad son cada vez más estrictas en cuanto a vibraciones permitidas, sobrepresión aérea, fly rock y emisión de polvos y gases post-detonación.
Factores que controlan las vibraciones generadas:
- Carga máxima por retardo (CMR): a menor CMR, menores vibraciones.
- Distancia escalada: relación entre distancia al receptor y raíz cuadrada de la CMR.
- Geología local: propagación de ondas depende del medio.
- Diseño de la secuencia: retardos optimizados reducen interferencia constructiva.
- Tipo de explosivo: emulsión genera menos vibración por kg que ANFO.
Estrategias para reducir el impacto externo:
- Fraccionamiento de la carga total mediante retardos electrónicos.
- Reducción del consumo específico mediante mejor geometría.
- Voladura amortiguada en zonas críticas.
- Retacado adecuado para evitar fly rock.
- Cubrición temporal con mallas si hay infraestructura cercana.
- Coordinación de horarios para minimizar afectación.
- Sistema de monitoreo continuo en todos los receptores.
El cumplimiento de los límites legales no debe ser solo un objetivo de mínimos: una operación con menor impacto ambiental tiene mejor relación con comunidades, autoridades y aseguradoras. La diferencia entre cumplir estrictamente y “superar con margen” es a menudo cuestión de mejor diseño técnico.
Preguntas frecuentes sobre
diseño de mallas de perforación y voladura
¿Qué es una malla de perforación y voladura en minería?
Una malla de perforación y voladura es el patrón geométrico que define la posición, profundidad, diámetro y orientación de los barrenos en un frente de explotación, junto con el diseño de la carga explosiva, la secuencia de iniciación y los parámetros operativos del disparo. Es simultáneamente un plano técnico, un plan operativo y un sistema económico que busca optimizar fragmentación, vibraciones, fly rock, costo unitario y daño a la roca remanente. Una malla bien diseñada es el primer eslabón de toda la cadena minera eficiente.
¿Cuáles son los parámetros más importantes en el diseño de mallas de perforación?
Los parámetros geométricos más importantes son el diámetro del barreno, el burden (distancia perpendicular a la cara libre), el espaciamiento (distancia entre barrenos adyacentes), la altura del banco, la sub-perforación, el retacado y la inclinación del barreno. A estos se suman parámetros operativos como el tipo de explosivo seleccionado, la densidad de carga, la secuencia de iniciación y los tiempos de retardo entre barrenos. Cada parámetro influye en los demás y debe diseñarse considerando el sistema completo, no de forma aislada.
¿Cómo se calcula el burden óptimo en una malla?
El burden óptimo se calcula utilizando fórmulas empíricas desarrolladas por autores como Langefors, Ash, Konya o Holmberg, que relacionan el diámetro del barreno con las densidades del explosivo y la roca, además de factores correctivos según las características del macizo rocoso. Por ejemplo, una fórmula simplificada de Konya es B = 0,012 × ((2 × ρe / ρr) + 1,5) × D. El valor calculado es solo un punto de partida: el diseño real se ajusta iterativamente según los resultados post-voladura medidos en campo.
¿Qué diferencias hay entre una malla cuadrada, rectangular y triangular?
Una malla cuadrada tiene burden igual al espaciamiento, es simple de diseñar y se aplica en roca relativamente homogénea. Una malla rectangular tiene burden distinto al espaciamiento (típicamente espaciamiento mayor) y permite optimizar la distribución energética. Una malla triangular —también llamada “tresbolillo” o staggered— alinea los barrenos en patrón triangular y entrega mejor distribución energética en roca dura o cuando se busca fragmentación más fina. La elección depende del tipo de roca, los objetivos de fragmentación y los equipos disponibles.
¿Cómo se mide el éxito de una malla de perforación y voladura?
El éxito se mide con indicadores cuantitativos como el consumo específico (kg de explosivo por m³ volado), la fragmentación P80 (tamaño bajo el cual pasa el 80% del material), las vibraciones medidas en velocidad pico de partícula (PPV), la sobrepresión aérea, la distancia máxima de fly rock, la sobreexcavación en contornos, el costo total por tonelada y la tasa de fallos parciales. Los datos se obtienen con análisis fotográfico, sismógrafos, drones y software de análisis post-voladura, alimentando un ciclo de mejora continua donde cada disparo informa el siguiente.
¿Por qué la geología es tan importante en el diseño de mallas?
La geología define cómo responde el macizo rocoso a la energía explosiva: una misma malla puede entregar fragmentación excelente en una geología y resultados pobres en otra. Las propiedades clave incluyen la resistencia a la compresión, el módulo de Young, la densidad, las diaclasas y fracturas naturales, la anisotropía estructural, la presencia de agua y la variación litológica. Una caracterización geomecánica adecuada permite ajustar el diseño desde el inicio, evitando el costoso aprendizaje “por ensayo y error” en campo. Por eso ninguna malla profesional se diseña sin datos geomecánicos previos.
